Ópticas
Ópticas láser
Precisión y flexibilidad para cada aplicación láser
CleanLASER ofrece una gama completa de ópticas diseñadas para maximizar la calidad del haz y adaptarse a cualquier necesidad de limpieza, grabado o decapado. Desde cabezales manuales OSH con enfoque fijo hasta sistemas de escaneado y acoplamientos de fibra de alta potencia (FFC), nuestras ópticas garantizan una entrega eficiente de energía, uniformidad de intensidad y fácil montaje “plug & play”.
Fabricadas con materiales de alta pureza y recubrimientos anti-reflectantes, permiten configurar sistemas desde microsistemas de baja potencia hasta potentes líneas de tratamiento robotizadas.
Para uso manual o automatizado compacto
Potentes y especialmente desarrolladas para aplicaciones de limpieza
Para aplicaciones automáticas
- Con software de control de escáner integrado cleanSTUDIO
- Para aplicaciones especiales
- con enfoque de punto o de línea, para aplicaciones especiales y la serie «Motion» (sistemas con módulos ópticos giratorios)
¿Listo para llevar la limpieza y el tratamiento de superficies al siguiente nivel?
Con nuestros sistemas láser disfruta de:
Máxima precisión sin contacto para proteger tus piezas.
Tiempos de ciclo más cortos y cero consumo de abrasivos.
Operación silenciosa y prácticamente sin mantenimiento.
Contáctanos y te ayudamos a seleccionar el equipo láser perfecto para tu aplicación industrial.
Ópticas
Ópticas láser 1D
Para uso manual o automatizado compacto
Potentes y especialmente desarrolladas para aplicaciones de limpieza
Nuestras ópticas de limpieza 1D distribuyen decenas de miles de potentes pulsos de láser en la superficie y limpian eficientemente sin dañar el material base. Estos potentes sistemas altamente dinámicos con escáneres integrados se utilizan tanto en aplicaciones manuales como automatizadas. Gracias a su diseño compacto y a la instalación unidimensional del escáner de línea de libre programación, queda suficiente espacio para realizar importantes funciones adicionales y, sobre todo, boquillas y tubos de succión para la completa recogida y eliminación de la suciedad y los recubrimientos.
Las funciones adicionales opcionales, como la supresión electrónica de bordes (EMS), la supervisión del enfoque y el control del movimiento por medio de un «sensor de distancia de movimiento» o la monitorización activa de la contaminación del vidrio protector para las ópticas automáticas, son un apoyo importante para el operario y una garantía para un proceso de limpieza consistente tanto en manual como en automático.
Las ópticas 1D están disponibles para nuestros sistemas láser en todas sus potencia, así como para aplicaciones manuales y automatizadas.
Ópticas manuales 1D
- Peso optimizado y diseñado ergonómicamente para lograr un trabajo sin fatiga con una eficiente detección de partículas (opcional)
- OSH20 para láseres de baja potencia hasta 100 W con longitudes focales intercambiables
- cleanCUBE 15, óptica robusta para láseres de baja y media potencia de hasta 500 W con distancias focales de enfoque variables
- Óptica OSH50 para láseres de potencia media con una carcasa especialmente ergonómica y ligera. La focal puede ser de 130 mm o 160 mm, así como boquillas de refrigeración y succión de agua integradas para un uso continuo especialmente eficiente
- Óptica OSH80 para uso manual con nuestro Láser CL 1000 de alta potencia con canal de succión integrado y boquillas de succión optimizadas.
- Nueva óptica óptica effiSCAN, para uso manual, especialmente ligera y ergonómica; 24/7 utilizable para todos los equipos cleanLASER de la media y alta potencia hasta 1000 vatios.
Ópticas automáticas 1D
- OSA20 para láseres de baja potencia hasta 100 W con longitudes focales intercambiables
- cleanCUBE 15 en versión automatizada para láseres de hasta 500 W
- Óptica OSA70 para láseres de potencia media y alta con numerosas opciones adicionales y longitudes focales variables para uso industrial 24/7, por ejemplo en el pretratamiento de soldadura y en la construcción de carrocerías de automóviles. Las ópticas están equipadas con numerosos adaptadores de montaje que permiten la conexión a un robot industrial o a un sistema de portal, así como el montaje fijo en un equipo automático. Las boquillas intercambiables y un dispositivo de cambio rápido para el cristal de protección son una característica estándar como también lo puede ser la medición de potencia integrada.
Ópticas
Ópticas láser 2D
Para aplicaciones automáticas

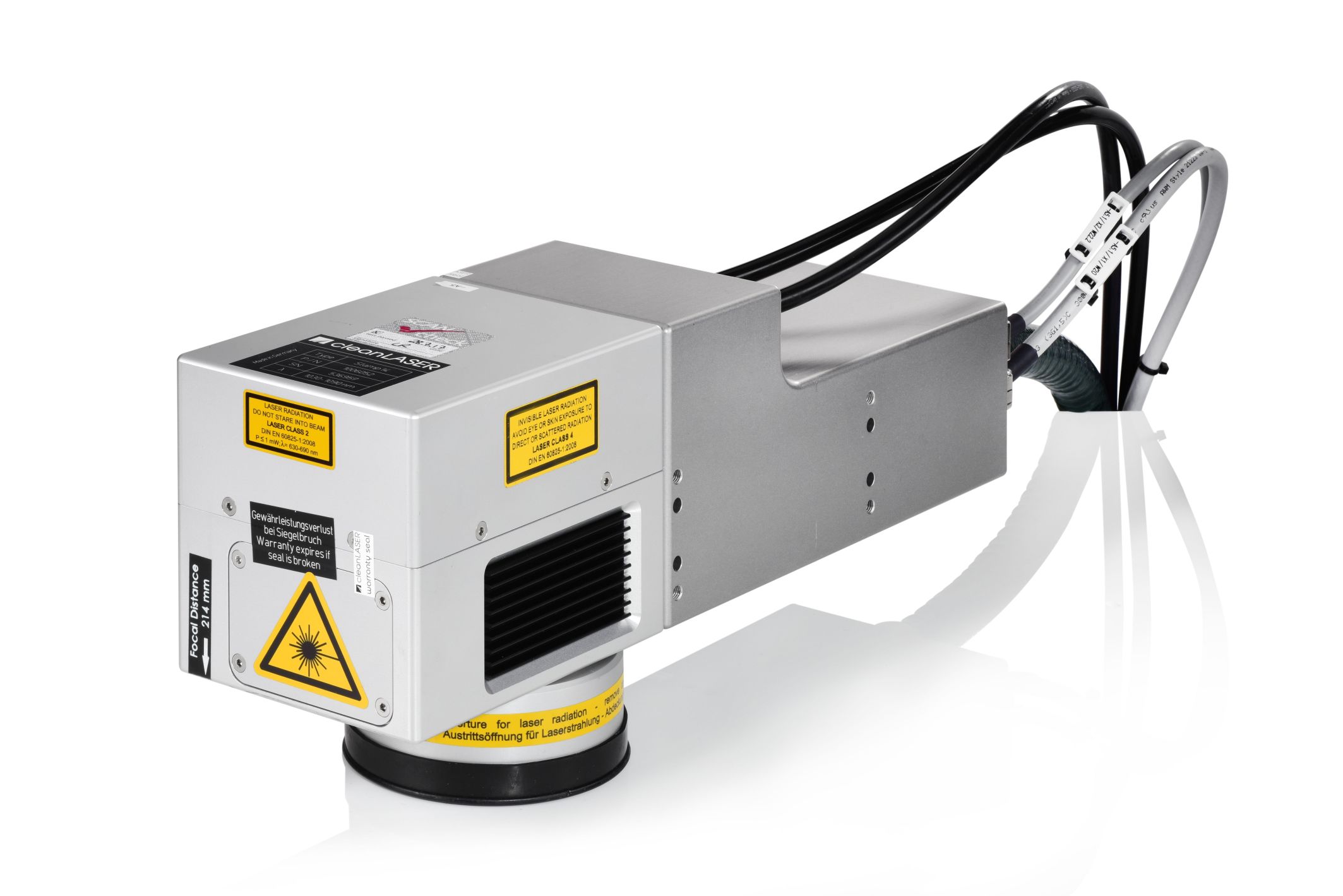

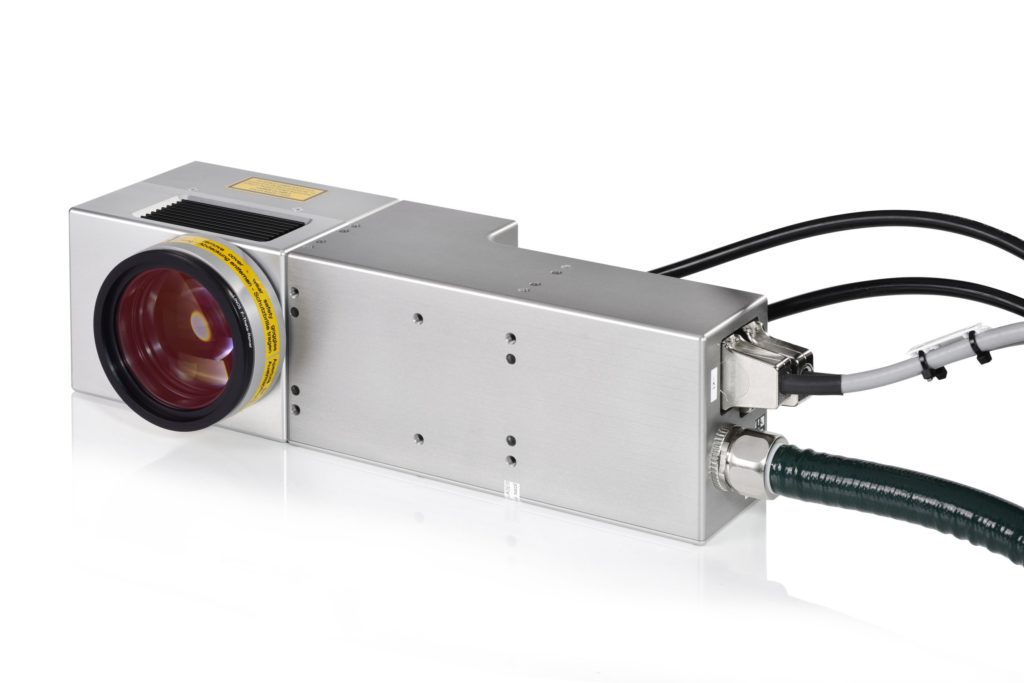

La óptica de exploración 2D de la serie «STAMP» se utiliza siempre que se requiere un requisito especial en la distribución de los potentes pulsos de láser en la superficie. Este es el caso, por ejemplo, de las siguientes aplicaciones:
- Pretratamiento adhesivo de metales ligeros
- Pelar y decapar la pintura
- Eliminación selectiva de la capa
Dado que la alta precisión también requiere un posicionamiento preciso, la óptica 2D se utiliza normalmente junto con sistemas de automatización o estáticamente. La desviación del haz en dirección X e Y permite el escaneo de cualquier geometría, así como la compensación del movimiento de alimentación al procesar las superficies. Con la tecnología opcional «on-the-fly» o conturSCAN, es incluso posible vincular la óptica del escáner en tiempo real con el movimiento de un sistema de portal (por ejemplo, nuestro cleanCELL) y así optimizar la calidad y la eficiencia del procesamiento.
Las ópticas 2D están disponibles para todas las clases de potencia y con longitudes focales variables. Las velocidades de desviación del rayo láser son de hasta 50 m/s, dependiendo del sistema de escáner y de los requisitos, y se pueden definir casi libremente. Además, se ofrecen numerosas opciones que permiten el uso en un entorno industrial de forma segura y duradera.
Opciones
- Sistemas de extracción y boquillas para la completa recolección de partículas
- Sensor de potencia (junto con el módulo de desviación de 90°)
- Sensor de plasma para la supervisión del proceso durante el mecanizado de componentes metálicos con parámetros intensivos
- Sensores de temperatura y dinámicos para la supervisión de la función
- Homogeneización del haz usando elementos ópticos defractivos (DOE)
- (Campo plano) sistemas de enfoque en longitudes focales de 80-750 mm
- Diferentes variantes de apertura y dinámicas adaptadas a la aplicación
- Vidrio protector de cambio rápido
- Sistemas de chorro cruzado para limpiar o proteger el cristal protector
- Sistemas de cámaras acoplables para el control de resultados
- Ayudas para tocar y enseñar (ópticas) como ayudas de configuración
- Sistemas de medición de triangulación para la vigilancia de la posición del foco (automática) en línea y fuera de línea
- Espejos y sistemas de desviación para el procesamiento variable de diferentes direcciones de irradiación
- Extensión 3D para el posicionamiento automático del foco en el rango de hasta +/-30% de la distancia focal
Para el funcionamiento de la óptica STAMP ofrecemos nuestro software de control de escáner integrado cleanSTUDIO como estándar. Este software no sólo es capaz de controlar el movimiento del escáner, sino que también controla los parámetros del láser y el movimiento de los sistemas de ejes de nuestros sistemas de automatización desde un sistema de software integrado.
Ópticas
Ópticas láser especiales
cleanLASER ha desarrollado una óptica especial: con enfoque de punto o de línea, para aplicaciones especiales como la instalación en hornos (calientes) y la serie «Motion» (sistemas con módulos ópticos giratorios):
Óptica de punto y línea
cleanPOINT: óptica para el procesamiento puntual
cleanLINE: óptica de enfoque de línea para líneas estrechas
En aplicaciones de eliminación de revestimientos particularmente estrechas o a altas velocidades de proceso, a menudo ya no es posible utilizar la óptica de exploración. En este caso, usamos ópticas de enfoque de punto y línea que están especialmente configuradas para la aplicación. Los campos de aplicación son, por ejemplo:
- Decapado de bordes de acero de alta resistencia conformado en caliente (p. ej. Usibor®, acero al manganeso 22MnB5) antes de la soldadura
- Decapado de pintura lineal de las carcasas y conductos de cables antes del contacto mecánico (clips de la cubierta/carcasa)
- La eliminación de las placas de hierro fundido gris de los discos de freno giratorios
- Tratamiento previo y limpieza de tuberías o cilindros (de presión)
Oportunidades
Gracias a nuestra experiencia en diseño óptico es posible crear anchos de pista desde unas pocas décimas hasta unos pocos mm con óptica de enfoque de línea. El rayo láser aplicado también puede ser conformado según se desee, por ejemplo, para lograr la estructuración o la limpieza suave de superficies cromadas altamente sensibles.
Ópticas para condiciones de funcionamiento especiales
bakeLINE: óptica resistente al calor para la limpieza continua del molde durante la cocción.
Normalmente, la óptica de procesamiento se utiliza en entornos industriales convencionales a temperaturas superiores a 50°C. Sin embargo, la aplicación en hornos de producción en caliente requiere una aplicación a temperaturas ambiente de varios cientos de grados centígrados. Nuestras ópticas especiales están diseñadas para este desafío en la limpieza de hornos en línea integrada en el proceso.
La serie de modelos Bakeline está disponible en diferentes versiones. Son adecuados tanto para la limpieza de hornos de obleas de gran apertura en una sola sujeción y en todo el ancho de la placa de hasta 220 mm, como para la limpieza de hornos de obleas planas con un ángulo de apertura típico de < 45°.
Gracias al innovador espejo deflector, es posible limpiar los sensibles controles de hierro fundido gris o cromado durante la cocción hasta la zona de las bisagras sin dejar ningún residuo, incluso con pares de placas que se abren sólo ligeramente.
7 días a la semana, 24 horas al día. Sin más interrupción de la limpieza y térmicamente estable integrado en el horno a la temperatura de cocción.
Ópticas de rotación
Serie «Motion» (sistemas con módulos ópticos giratorios):
- singleMOTION: Óptica rotativa de un solo haz para el tratamiento de superficies verticales y radios
- shareMOTION: Óptica rotativa de dos chorros para el pretratamiento de la ranura y la lengüeta de doble cara

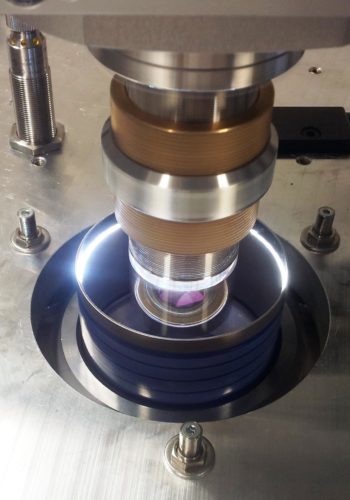

- turnMOTION: Óptica para la limpieza interna de la tubería
