Probetas Almen
Probetas Almen® Certificadas – Control Preciso de Shot Peening
Electronics Inc. ofrece la mayor disponibilidad mundial de probetas Almen® certificadas (tipos A, N y C), fabricadas según las normas ASTM E 92 y AMS 2430/2432. Nuestras láminas garantizan resultados repetibles en la medición de la intensidad de shot peening, gracias a su acero de alta calidad y estrictos controles dimensionales y de planitud. Con variantes estándar y mini-strips, dispones siempre del tipo y tamaño adecuados para tu línea de producción o banco de pruebas.
¿Por qué usar probetas Almen?
Medición fiable de la intensidad de choque
Las probetas Almen ofrecen un estándar reconocido internacionalmente para cuantificar la energía del shot peening, asegurando que tu proceso cumple con las especificaciones requeridas.
Repetibilidad y trazabilidad
Fabricadas bajo normas ASTM E 92 y AMS 2430/2432, cada probeta está certificada y viene con un certificado de calibración, lo que permite documentar y reproducir resultados con total confianza.
Compatibilidad con todos los procesos
Disponibles en los tres tipos (A, N y C) y en formatos estándar y mini-strips, se adaptan a cualquier máquina o banco de pruebas, ya sea manual, robótico o de producción en línea.
Control de calidad de superficie
Al medir el curvado de la lámina tras peen, puedes ajustar parámetros —presión, tiempo, distancia— para optimizar la resistencia a la fatiga y prolongar la vida útil de las piezas.
Economía en tu proceso
Con un coste reducido por prueba y una durabilidad que supera múltiples ciclos, las probetas Almen minimizan el gasto en consumibles y el tiempo de parada de producción.
¿Buscas garantizar la fiabilidad y trazabilidad de tus procesos de granallado y shot peening?
Con nuestras probetas Almen controlas con exactitud la intensidad del tratamiento, verificas de forma rápida la dureza aplicada y documentas cada ciclo según los estándares AMS y ISO.
Confía en una medición sencilla, precisa y repetible para optimizar tus parámetros de proceso y prolongar la vida útil de tus componentes.
Contáctanos para asesorarte sobre el tipo de probeta Almen más adecuada a tu aplicación y asegurar resultados consistentes en cada lote.

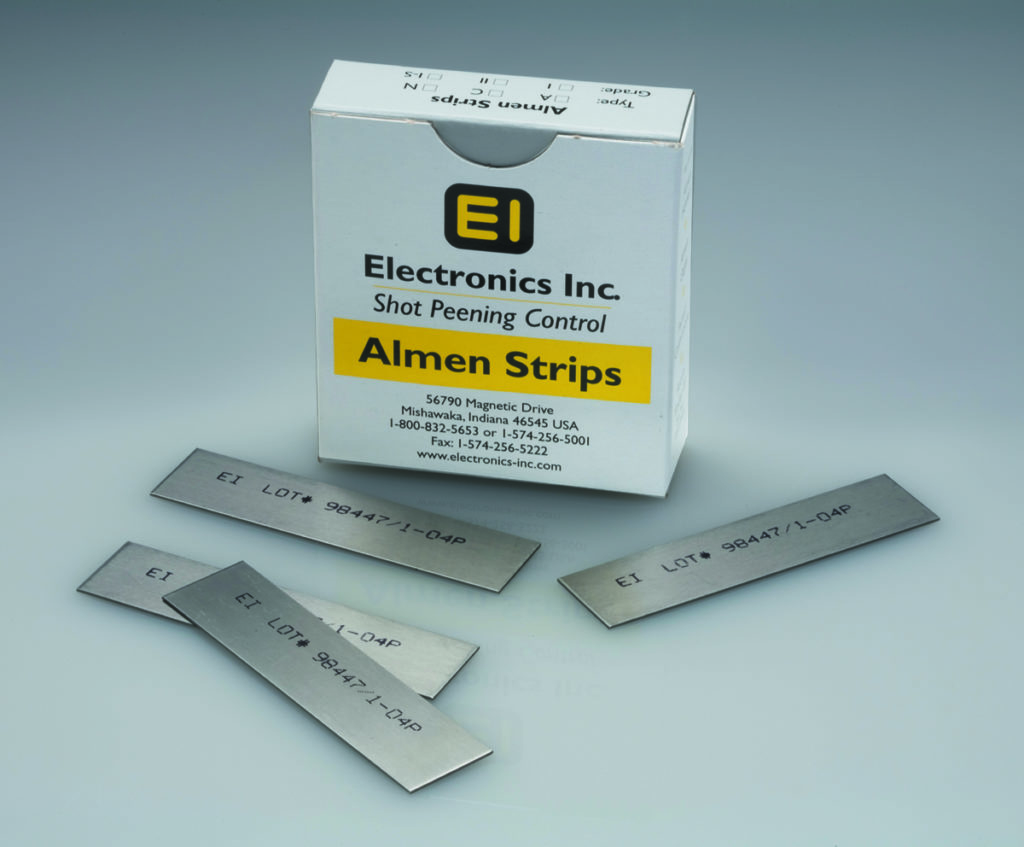

Tipos de probetas Almen
A, N y C certificadas
Probetas certificadas, con número de lote impreso en ambas caras y un acabado patentado que permite comprobar la cobertura.
- A-3, A-2, A-1, A-1S
- N-3, N-2, N-1, N-1S
- C-3, C-2, C-1

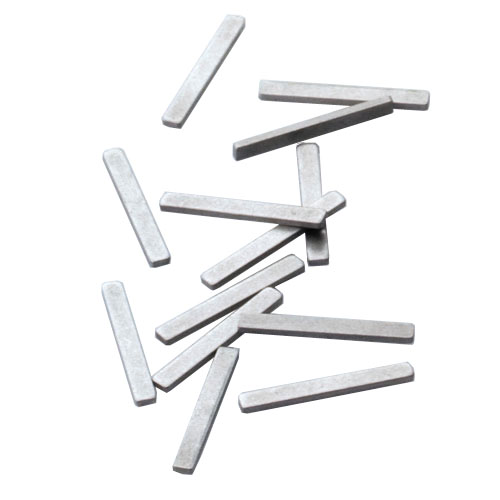

Mini-Strips
Para áreas demasiado pequeñas y/o inaccesibles con una probeta Almen y un soporte de tamaño estándar.
Cumplen con la norma SAE J442.
- A-M1
- N-M1

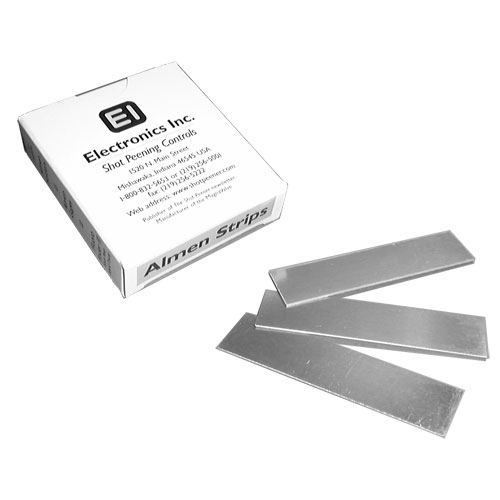

"AA" Aero-Almen aluminio
Para decapado de pintura de aeronaves.
Fabricadas con un material común en la mayoría de las estructuras aeronáuticas, se somete a un chorro con la misma técnica que se utiliza para decapar la pintura.
Aluminio
Para decapado de pintura de aeronaves
- Para shotpeening (w, X, Y y Z)
El sistema de numeración por ambas caras
- Garantiza que el número de lote sea legible después del chorreado.
- Ofrece espacio para notas, por ejemplo, números de impresión, números de procedimiento, la fecha y la lectura de la altura del arco.
- Proporciona un método de seguimiento para cumplir con las especificaciones, los requisitos de auditoría ISO y Nadcap, y los requisitos de primero en entrar, primero en salir.
- Permite la comparación entre lotes para garantizar la consistencia del proceso.
- Forma parte del programa integral de trazabilidad y auditoría de Electronics Inc.
- Indica que se trata de un producto EI auténtico.
- Las lagunas en la cobertura son fáciles de comprobar visualmente.
- Contribuye a una técnica adecuada de rotary-flap peening.
- Mejora las capacidades de las herramientas de comprobación de la cobertura.
Electronics Inc. fabrica y mantiene el mayor inventario mundial de probetas Almen.
Guía de selección
| Tipo-Grado | Espesor (in./mm) | Planitud/Pre-curvado (in./mm) | Dureza | Cantidad (caja) |
|---|---|---|---|---|
| A-3™ | 0.0520 / 1.320 0.0500 / 1.270 | ±0.0015 / ±0.038 | HRc 44-50 | 1000 |
| A-2™ | 0.0520 / 1.320 0.0500 / 1.270 | ±0.0015 / ±0.038 | HRc 44-50 | 50 |
| A-1™ | 0.0520 / 1.320 0.0500 / 1.270 | ±0.0010 / ±0.025 | HRc 44-50 | 50 |
| A-1S™ | 0.0515 / 1.308 0.0505 / 1.283 | ±0.0005 / ±0.013 | HRc 45-48 | 50 |
| N-3™ | 0.032 / 0.810 0.030 / 0.760 | ±0.0015 / ±0.038 | HRa 72.5-76.0 | 1000 |
| N-2™ | 0.032 / 0.810 0.030 / 0.760 | ±0.0015 / ±0.038 | HRa 72.5-76.0 | 50 |
| N-1™ | 0.032 / 0.810 0.030 / 0.760 | ±0.0010 / ±0.025 | HRa 72.5-76.0 | 50 |
| N-1S™ | 0.0314 / 0.798 0.0304 / 0.772 | ±0.0005 / ±0.013 | HRa 73.0-74.5 | 50 |
| C-3™ | 0.0950 / 2.410 0.0930 / 2.360 | ±0.0015 / ±0.038 | HRc 44-50 | 500 |
| C-2™ | 0.0950 / 2.410 0.0930 / 2.360 | ±0.0015 / ±0.038 | HRc 44-50 | 25 |
| C-1™ | 0.0950 / 2.410 0.0930 / 2.360 | ±0.0010 / ±0.025 | HRc 44-50 | 25 |
- Ancho para tiras tipo A y N = 0,745″ – 0,750″.
- Ancho para tiras tipo C = 0,742″ – 0,750″.
- Longitud para tiras tipo A y N = 2,985″ – 3,007″.
- Longitud para tiras tipo C = 2,98″ – 3,02″.
| Tipo-Grado | Espesor (in./mm) | Planitud/Pre-curvado (in./mm) | Dureza | Cantidad (caja) |
|---|---|---|---|---|
| A-M1™ | 0.0520 / 1.32 0.0500 / 1.27 | ±0.001 / ±0.025 | HRc 44-50 | 50 |
| N-M1™ | 0.0320 / 0.81 0.0300 / 0.76 | ±0.001 / ±0.025 | HRa 72.5-76 | 50 |
- Las probetas A y N miden 1 pulgada de largo x 0,125 pulgadas de ancho (25,4 mm x 3,175 mm).
| Material | Longitud (in.) | Ancho (in.) | Espesor (in.) | Cantidad (caja) |
|---|---|---|---|---|
| 2024-T3 | 2.94 – 3.06 | .745 – .755 | .031 – .033 | 50 |
| Grado | Material | Longitud | Ancho | Espesor | Pre-curvado | Dureza | Cantidad (caja) |
|---|---|---|---|---|---|---|---|
| AA-999202 | 2024-T3 | 2.94–3.06″ / 74.68–77.72 mm | 0.70–0.80″ / 17.78–20.32 mm | 0.031–0.033″ / 0.79–0.84 mm | ± 0.0015″ / ± 0.038 mm | 72–78 HRB | 1 pack (50 pcs.) |
| W-970060.W | 7075-T6 | 2.985–3.015″ / 75.82–76.58 mm | 0.740–0.760″ / 18.80–19.30 mm | 0.151–0.155″ / 3.84–3.94 mm | ± 0.0015″ / ± 0.038 mm | 143–158 BHN | 1 pack (10 pcs.) |
| X-970060.X | 2024-T3 | 2.985–3.015″ / 75.82–76.58 mm | 0.740–0.760″ / 18.80–19.30 mm | 0.123–0.127″ / 3.12–3.23 mm | ± 0.0015″ / ± 0.038 mm | 115–130 BHN | 1 pack (10 pcs.) |
| Y-970060.Y | 7075-T6 | 2.985–3.015″ / 75.82–76.58 mm | 0.740–0.760″ / 18.80–19.30 mm | 0.1545–0.1585″ / 3.92–4.03 mm | ± 0.0015″ / ± 0.038 mm | 143–158 BHN | 1 pack (10 pcs.) |
| Z-970060.Z | 7075-T6 | 2.985–3.015″ / 75.82–76.58 mm | 0.748–0.752″ / 19.00–19.10 mm | 0.139–0.141″ / 3.53–3.58 mm | ± 0.0010″ / ± 0.025 mm | 143–150 BHN | 1 pack (10 pcs.) |
Soportes para probetas Almen

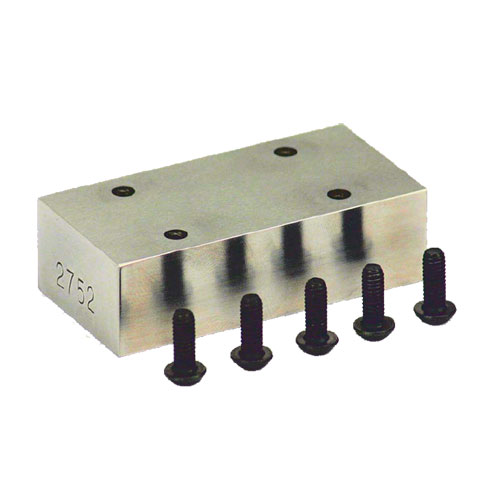

Soporte J442
Todos los soportes cumplen los requisitos dimensionales de superficie de la norma SAE J442 y están endurecidos a Rockwell C 58 o superior.
Los tornillos para la fijación de la banda se suministran con cada bloque. Hay tornillos adicionales disponibles.

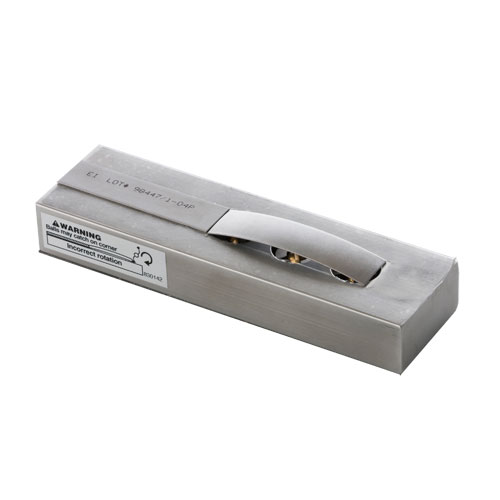

Soporte magnético
Soporte magnético especial para uso con el proceso de chorreado Roto Flap de 3M.

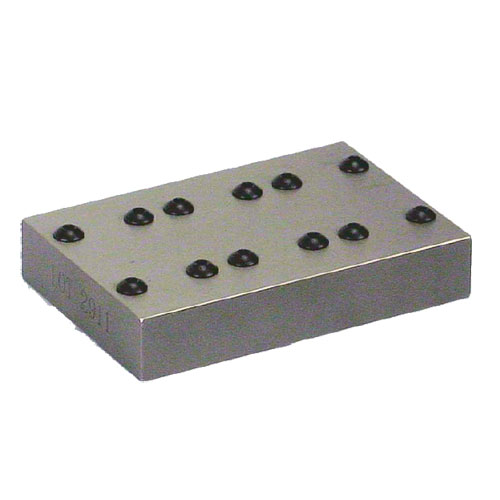

Soporte probetas Aero-Almen
Soporte de tres probetas para decapar pintura de aeronaves utilizando probetas Aero-Almen.
Incluye doce tornillos de 5 mm y dos tornillos de montaje de 5 mm.
Preguntas frecuentes sobre las probetas Almen®
Una lámina de acero calibrada que mide la intensidad de shot peening. Tras proyectar abrasivo, la curvatura de la probeta indica la energía aplicada, permitiendo ajustar parámetros (presión, tiempo, distancia) para garantizar la calidad del tratamiento.
Tipo A: para intensidades medias-altas.
Tipo N: para intensidades bajas.
Tipo C: para rangos amplios, desde intensidades bajas hasta altas.
También disponemos de mini-strips en todos los tipos para espacios reducidos.
Cumplen normas ASTM E 92 y AMS 2430/2432 y vienen con certificado de calibración, asegurando repetibilidad, trazabilidad y cumplimiento de especificaciones en tu proceso.
Tras el peen, se mide la deflexión con un micrómetro Almen. El valor, en mils (milésimas de pulgada) o milímetros, se traduce a nivel de energía aplicada mediante tablas de correlación.
En general, tras 5-10 ensayos o cuando la superficie presente desgaste excesivo. Las mini-strips, al ser más pequeñas, pueden requerir recambios más frecuentes.
No. Una vez peeneadas, ya no mantienen sus dimensiones ni propiedades originales, por lo que debe usarse una nueva para cada medición.
Cuando el espacio es limitado o la máquina no admite una probeta estándar. Ofrecen la misma precisión y certificación, adaptándose a bancos de prueba compactos.
