Euroblast Ex
Cabinas de chorro ATEX

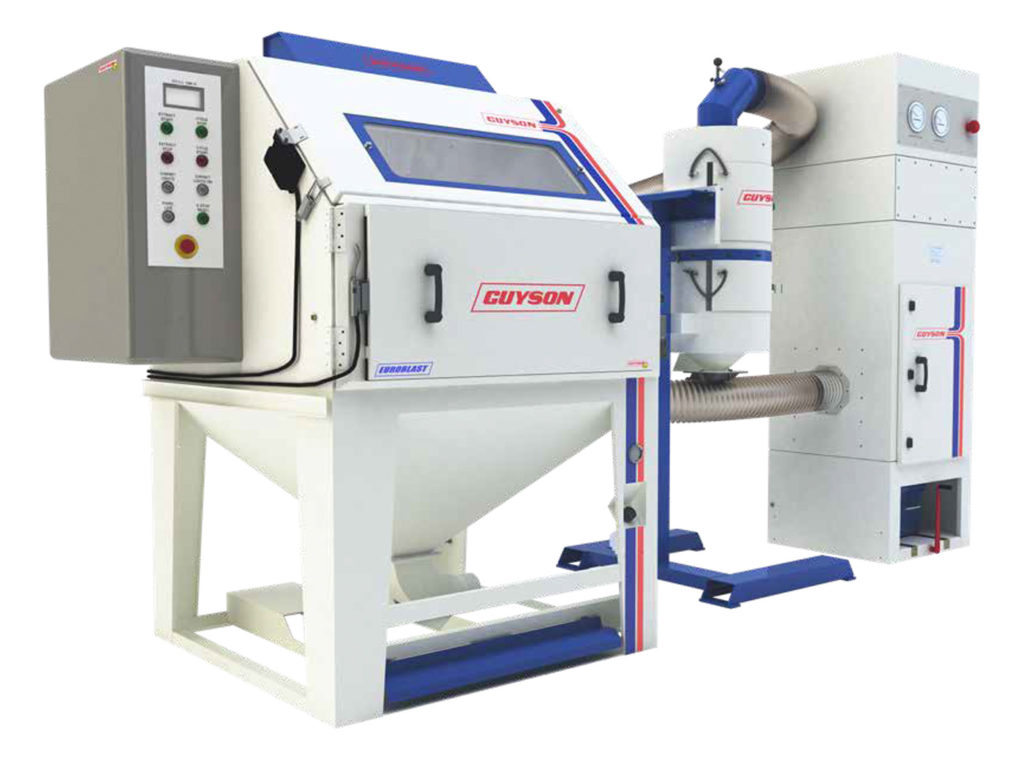

Guyson International ha trabajado en colaboración con un organismo europeo designado en su esquema de certificación ATEX para desarrollar una nueva gama de sistemas de chorreado con certificación ATEX que incorporan una cabina de chorreado manual, un separador ciclónico y un colector de polvo.
La gama Euroblast Ex de sistemas de chorreado ATEX ha sido certificada para su uso en atmósferas potencialmente explosivas y cumple los requisitos de la Directiva 2014/34/UE-Anexo VIII (26 de febrero de 2014). Esto es especialmente relevante en las aplicaciones de fabricación aditiva (AM), donde el uso de polvos finos de materiales como el plástico, el aluminio, el titanio y el Inconel, puede crear atmósferas potencialmente explosivas.
La directiva ATEX exige el cumplimiento de los requisitos esenciales de salud y seguridad y esto se ha garantizado mediante el cumplimiento de:
- EN ISO 80079-36:2016
- EN ISO 80079-37:2016 Cabinas Euroblast, Ciclón y Colector de Polvo
- EN 60079-0:2012+A11:2013
- PD IEC/TS 60079-46:2017 Cabinas Euroblast y Colector de Polvo (N/A para el Ciclón)
EXPERIENCIA
Características de seguridad
Diseñadas específicamente para aplicaciones que exigen el cumplimiento de la normativa ATEX, estas cabinas incluyen las siguientes características de seguridad:
- Bloqueos eléctricos temporizados de las puertas, (clasificación ATEX)
- Conexión a tierra completa, tanto interna como externa
- Equipo eléctrico y armario de control eléctrico con clasificación ATEX
- Equipo neumático con clasificación ATEX para los controles de chorreado y lavado de aire
- Rodamientos de triple sellado (para la opción de cesta giratoria)
- Caja de engranajes de motor con clasificación ATEX (para la opción de cesta giratoria)
- Superficies internas conductoras
Con estas características de seguridad, la gama Euroblast Ex de cabinas de chorreado ATEX ha obtenido la siguiente codificación ATEX:
II 2/3 D Ex 60079-46 IIIC T135°C Db/Dc Tamb -15°C a +40°C
Colectores y ciclones

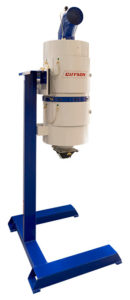

Ciclón separador 75/16 Ex
Diseñado para su uso con la gama Euroblast Ex de sistemas de chorreado ATEX, el ciclón CY 75/16 Ex se utiliza para separar y recuperar el material en buen estado del polvo y los residuos del chorreado.
Incluye las siguientes características de seguridad;
- Conexión completa a tierra
- Superficies internas conductoras
- El ciclón CY 75/16 EX ha obtenido la siguiente codificación ATEX y cumple con la zona 21 interna y la zona 22 externa.
Codificación ATEX de este producto:
- II 2/3 D Ex h IIIC T135°C Db/Dc

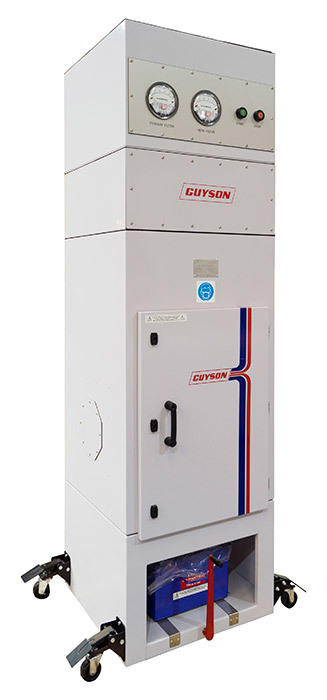

Colector de polvo C600 Ex
Desarrollado para formar parte de la gama completa Euroblast Ex de sistemas de chorreado ATEX, el colector de polvo C600 Ex se utiliza para filtrar y recoger el aire cargado de polvo de la cabina de chorreado y hacerlo minimizando el riesgo durante el funcionamiento en entornos potencialmente explosivos, incluye las siguientes características de seguridad:
- Motor del ventilador con clasificación ATEX
- Conexión a tierra completa, tanto interna como externa
- Equipo eléctrico y controles con clasificación ATEX
- Equipo neumático con clasificación ATEX que incluye una válvula de impulso automático para la limpieza del filtro
- Filtración secundaria HEPA 14 para minimizar el escape de polvo a la atmósfera abierta
Superficies internas conductoras - El colector de polvo C600 Ex ha obtenido la siguiente codificación ATEX y, dependiendo de las necesidades del usuario, el producto puede suministrarse conforme a la zona 21 interna y la zona 22 externa, o a la zona 20 interna y la zona 22 externa.
Codificación ATEX de este producto:
- II 2/3 D Ex 60079-46 IIIC T135°C Db/Dc
- II 1/3 D Ex 60079-46 IIIC T135°C Db/Dc
Dimensiones de las cabinas de chorro Euroblast
| Euroblast Ex – Dimensiones totales | 4 | 6 | 8 | 10 |
|---|---|---|---|---|
| Alto (mm) | 1655 | 1825 | 1825 | 2125 |
| Ancho (mm) | 815 | 1070 | 1070 | 1500 |
| Profundo (mm) | 560 | 760 | 1070 | 1500 |
| Dimensiones de la cámara de chorro | ||||
| Alto (mm) | 715 | 880 | 880 | 1145 |
| Ancho (mm) | 800 | 1050 | 1050 | 1480 |
| Profundo (mm) | 540 | 740 | 1050 | 1480 |
| Diámetro mesa giratoria (mm) | 600 | 750 | ||
| Carga máxima uniformemente distribuida (kg) | ||||
| Base | 400 | 350 | 500 | 750 |
| Mesa giratoria | 450 | 500 | ||
| Cesta | 5 | 5 | ||
¿Listo para optimizar tus procesos y mejorar tu rentabilidad?
Podemos ayudarle a seleccionar el sistema más adecuado para sus necesidades particulares -ya sea una cabina de chorreado manual estándar, una máquina personalizada, para uso de un operario o automatizada- y los abrasivos o la solución de limpieza adecuados para lograr los resultados que desea.
Todo lo que debes saber sobre nuestras cabinas de chorro Euroblast
Las cabinas Euroblast destacan por su construcción robusta en acero soldado, su sellado eficaz y su diseño orientado al confort del operario. Son duraderas, limpias y seguras, con iluminación interna y sistemas de aspiración integrados para un entorno de trabajo óptimo.
La gama va desde la Euroblast 2, ideal para pequeños talleres, hasta la Euroblast 10, para piezas de gran tamaño. Entre medio, modelos como la 4, 6, 7, 8 y 9 cubren necesidades intermedias. También hay versiones especiales como la Euroblast GL para vidrio, la SBP4 para uso sentado y la Select con altura regulable.
Guyson ofrece cabinas con sistemas por succión (Venturi), ideales para producciones medias-bajas, y sistemas de presión directa, que son hasta 4 veces más rápidos y adecuados para limpiezas exigentes o alta producción.
Se pueden integrar colectores de cartucho, ciclones, mesas giratorias (manuales o de carga lateral), entradas específicas para tubos o vidrio, recubrimientos de goma, boquillas especiales y mucho más. Todo está pensado para adaptarse a cada aplicación y mejorar el rendimiento y la ergonomía.
Los colectores Guyson aseguran una excelente visibilidad interior y mantienen limpio el entorno. Extraen el polvo sin arrastrar el abrasivo reutilizable, mejorando la eficiencia y reduciendo el consumo de material.
